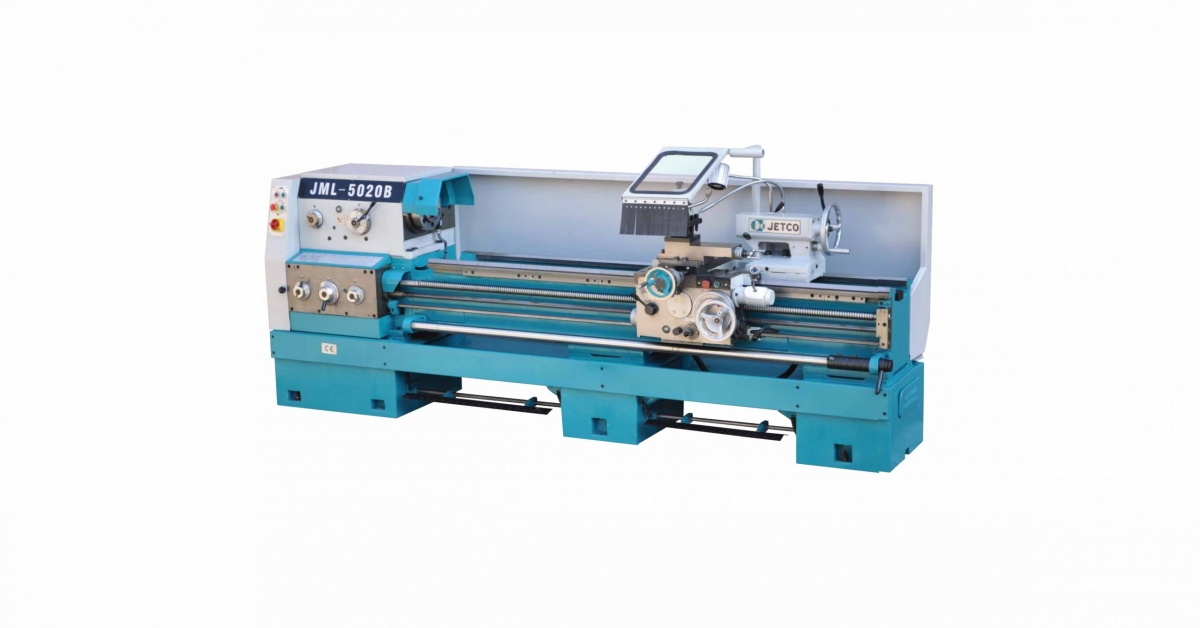

Jetco JML-5010B-5015B-5020B Üniversal Torna

Jetco JML-5010B-5015B-5020B Üniversal Torna

  Teknik özellikler Birim JML-5010B JML-5015B JML-5020B

  Banko üzeri çap mm 500 500 500
  Araba üzeri çap mm 300 300 300
  Köprü boşluğundaki çap mm 710 710 710
  Banko genişliği mm 405 405 405
  Puntalar arası mesafe mm 1000 1500 2000
  Köprü kanal uzunluğu mm 240 240 240
  Mil ucu – D1-8 D1-8 D1-8
  Mil delik çapı mm 80 80 80
  Mil koniği – MT7 MT7 MT7
  Mil hız kademesi – 24 24 24
  Mil hız aralığı devir/dakika 9-1600 9-1600 9-1600
  Doğrusal ve enine ilerleme sayısı – 65 65 65
  Doğrusal ilerleme oranı mm/devir 0.063-2.52 0.063-2.52 0.063-2.52
  Enine ilerleme oranı mm/devir 0.027-1.07 0.027-1.07 0.027-1.07
  Hızlı doğrusal ilerleme mm/devir 4,5 4,5 4,5
  Hızlı enine ilerleme mm/devir 1,9 1,9 1,9
  Maksimum enine suport hareketi mm 320 320 320
  Maksimum çapraz suport hareketi mm 145 145 145
  Maksimum araba hareketi mm 950 1420 1900
  Kalemlik ölçüsü mm 25×25 25×25 25×25
  Metrik hatve sayısı – 48 48 48
  Metrik hatve oranı mm 0.5-224 0.5-224 0.5-224
  İnç hatve sayısı – 46 46 46
  İnç hatve oranı TPI. 72-1/8 72-1/8 72-1/8
  Modül hatve sayısı – 42 42 42
  Modül hatve oranı mm 0.5-112 0.5-112 0.5-112
  Diametrik hatve sayısı – 45 45 45
  Diametrik hatve oranı DP. 56-1/4 56-1/4 56-1/4
  Karşı punta pinol hareketi mm 150 150 150
  Karşı punta konikliği – MT5 MT5 MT5
  Ana motor gücü kw 7,5 7,5 7,5
  Soğutuc pompa gücü W 0 0 0
  Hızlı ilerleme motor gücü W 250 250 250
  Ölçüler LxWxH ( JML-5010B ) mm 2632x975x1270 3132x975x1270 3480x1280x1410
  Net ağırlık ( JML-5010B ) kg 2100 2300 2500
